Rockfon® System T15 E™

Bärverkssystem med 15 mm bred indragen profil för undertaksskivor med E-kant
Tillbaka
CMC - Click2-DE

Anslutning

section_2790

Tvärsnitt

Tillbaka

Kompatibla kanter

Undertakslösning med delvis dolt bärverk Beskrivning
E15 E15 Undertaksskivor med E15-kant monteras synligt, men indraget från ytan, vilket skapar en skuggeffekt mellan skivorna. De har en rak eller lutande kant och kan monteras i T15-bärverk. De smalare T15-profilerna är mindre dominanta än T24. Undertaksskivor med E-kant kan demonteras.
E15 E15 Undertaksskivor med E15-kant monteras synligt, men indraget från ytan, vilket skapar en skuggeffekt mellan skivorna. De har en rak eller lutande kant och kan monteras i T15-bärverk. De smalare T15-profilerna är mindre dominanta än T24. Undertaksskivor med E-kant kan demonteras.

Kompatibla undertaksskivor

Egenskaper

Belastningskapacitet Belastningskapacitet

Chicago Metallic™ T15 Click 2790 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Max. nedböjning
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.6
Korrosionsklass Klass B (EN13964)
Demonterbar Undertaksskivor som monteras i Rockfon System T15 E är helt demonterbara
Brandmotstånd Många av Rockfon undertakslösningar har testats och klassificerrats enligt EN 13501 2 och/eller nationella standarder. Kontakta Rockfon för info.
Back

Chicago Metallic™ T15 Click 2790 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Max. nedböjning
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.6
Back
Back
Back

Kantavslutningar

53

L-list - kom ihåg att låsa skivan med kantfjäder FIXT.

53

Skugglist - kom ihåg att låsa skivan med kantfjäder FIXT.

Tillbaka

Profiler och tillbehör

Bärprofil

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
Bärprofil
-2700.tif Bärprofil T15 C/H38 3600 38 15 T15 MR CL&HK Fler färger Förpackningsdetaljer

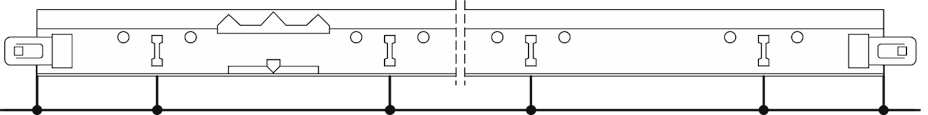

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 36 Avstånd mellan hålstansningar: 50 / 100 / 34 x 100 / 50

Tvärprofil

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
Tvärprofil
-2794.tif Tvärprofil T15 C38 1200 38 15 T15 CT CLICK Fler färger Förpackningsdetaljer

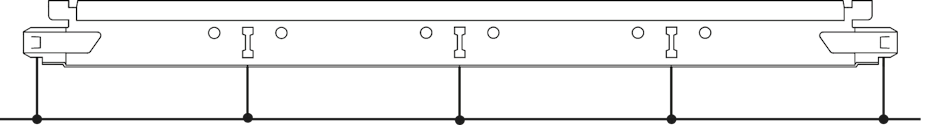

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 3 Avstånd mellan hålstansningar: 300 / 300 / 300 / 300
-2792.tif Tvärprofil T15 C38 600 38 15 T15 CT CLICK Fler färger Förpackningsdetaljer

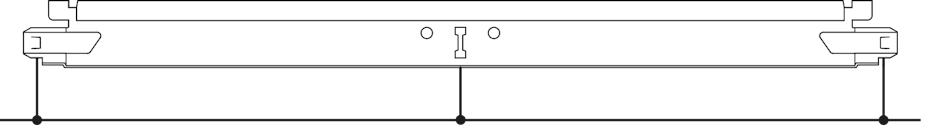

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 1 Avstånd mellan hålstansningar: 300 / / / 300

Vägglist

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
L-lister
-1420.tif L-list 24/24 3050 3050 24 24 L24x24 Fler färger Förpackningsdetaljer
-1420.tif L-list 24/24 3050 3050 24 24 L24x24 Vit 001 Förpackningsdetaljer
Skugglister
-1460 side view.tif Skugglist 1015 3050 vit 3050 15 10 W10x15 Fler färger Förpackningsdetaljer
-1461 side view.tif Skugglist 812 3050 vit 3050 15 7,8 W8x12 Fler färger Förpackningsdetaljer

Tillbehör

Komponent Höjd Produktgrupp Förpackning
Skivclips
HDC 1.tif Skivclips för skivtjocklek 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant) HDC 1 Förpackningsdetaljer
HDC 2.tif Skivclips för skivtjocklek 25-30 mm (A kant), 40 mm (E, D kant) HDC 2 Förpackningsdetaljer
HDC 3.tif Skivclips för skivtjocklek 40 mm (A kant), 50 mm (D kant) HDC 3 Förpackningsdetaljer
Wall spring fixt_v3.tif Kantfjäder FIXT WSF Förpackningsdetaljer
Övriga montagekomponenter
System T24X wall bracket 20190219 A1.jpg Multibeslag WBB T Förpackningsdetaljer
Direktfästen
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Direktfäste för Chicago Metallic™ T-profil h=50 mm + låssprint 50 SH 50 Förpackningsdetaljer
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 36 Avstånd mellan hålstansningar: 50 / 100 / 34 x 100 / 50
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 3 Avstånd mellan hålstansningar: 300 / 300 / 300 / 300
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 1 Avstånd mellan hålstansningar: 300 / / / 300
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka

Nerladdningar

documents





pdf dwg
Rockfon® System T15 E™ | Montageanvisning
Rockfon® System T15 E™ | Montageanvisning

pdf
Rockfon System T15 A/E - kant E - systemöversikt | CAD
Rockfon System T15 A/E - kant E - systemöversikt | CAD

dwg
pdf
Rockfon System T15 A/E - kant E - gipsfris | CAD
Rockfon System T15 A/E - kant E - gipsfris | CAD

dwg
pdf
Rockfon System T15 A/E - kant E - skugglist | CAD
Rockfon System T15 A/E - kant E - skugglist | CAD

dwg
pdf
Rockfon System T15 A/E - kant E - vägganslutning | CAD
Rockfon System T15 A/E - kant E - vägganslutning | CAD

dwg
pdf
Rockfon System T15 A/E - kant E - L-list trälist | CAD
Rockfon System T15 A/E - kant E - L-list trälist | CAD

dwg
pdf
DoP-RFN-0020-041-5 - Rockfon® Koral™
DoP-RFN-0020-041-5 - Rockfon® Koral™

pdf
DoP-RFN-0123-041-4 - Rockfon® MediCare® Standard
DoP-RFN-0123-041-4 - Rockfon® MediCare® Standard

pdf
DoP-RFN-0056-042-5 - Rockfon® Tropic™
DoP-RFN-0056-042-5 - Rockfon® Tropic™

pdf
DoP-RFN-PTLR-A02 - L-list 24/24 3050
DoP-RFN-PTLR-A02 - L-list 24/24 3050

pdf
DoP-RFN-PTW-A02 - Skugglist 1015 3050 vit
DoP-RFN-PTW-A02 - Skugglist 1015 3050 vit

pdf
DoP-RFN-T1538MD-A02 - Bärprofil T15 C/H38
DoP-RFN-T1538MD-A02 - Bärprofil T15 C/H38

pdf
DoP-RFN-T1538MC-A02 - Tvärprofil T15 C38
DoP-RFN-T1538MC-A02 - Tvärprofil T15 C38

pdf
DoP-RFN-ACCSUSPFIX-C02 - Direktfäste för Chicago Metallic™ T-profil h=50 mm + låssprint
DoP-RFN-ACCSUSPFIX-C02 - Direktfäste för Chicago Metallic™ T-profil h=50 mm + låssprint

pdf
DoP-RFN-ACCHDCECRD-A02 - Skivclips för skivtjocklek 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant)
DoP-RFN-ACCHDCECRD-A02 - Skivclips för skivtjocklek 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant)

pdf
DoP-RFN-0076-021-2 - Rockfon® Artic™
DoP-RFN-0076-021-2 - Rockfon® Artic™

pdf
DoP-RFN-ACCVA-D03 - Kantfjäder FIXT
DoP-RFN-ACCVA-D03 - Kantfjäder FIXT

pdf
DoP-RFN-ACCVA-F02 - Multibeslag
DoP-RFN-ACCVA-F02 - Multibeslag

pdf
DoP-RFN-0140-041-4 - Rockfon Blanka®
DoP-RFN-0140-041-4 - Rockfon Blanka®

pdf
DoP-RFN-0125-041-5 - Rockfon Color-all®
DoP-RFN-0125-041-5 - Rockfon Color-all®

pdf
DoP-RFN-0126-041-5 - Rockfon Color-all®
DoP-RFN-0126-041-5 - Rockfon Color-all®

pdf
DoP-RFN-0061-041-5 - Rockfon® Sonar®
DoP-RFN-0061-041-5 - Rockfon® Sonar®

pdf
