Rockfon® System T24 Z™

Elegant linjär design som framhäver rummets geometri och riktning
Tillbaka
CMC - Click2-DE

Anslutning

section_-2890

Tvärsnitt

Tillbaka

Kompatibla kanter

Undertakslösningar med dolt bärverk Beskrivning
Z Z Undertaksskivor med Z-kant kan pendlas ner med ett bärverk, även i ett rum med låg takhöjd, eller monteras direkt på det befintliga underlaget med direktfästen. Z-kanten ger ett 8 mm brett, skarpt och väldefinierat spår i en riktning och en smal, nästan osynlig skarv i den andra riktningen.

Kompatibla undertaksskivor

Undertaksskivor Tjocklek (mm) 600 x 600 900 x 900 1200 x 600 1800 x 600
Rockfon® Sonar® 20
- 25
Rockfon Blanka® 20

Egenskaper

Belastningskapacitet Belastningskapacitet

Rockfon® System T24 Z™ Click deflection

 Kg/m²
Hanger distance (mm) A/A distance main runners (mm) Modulation (mm) Max. belastning
2.5 mm 4.0 mm
1200 1200 600 x 600 9.9 16.5
1200 1200 1200 x 600 10.9 17.9
1200 1800 1800 x 600 3.3 5.7
Korrosionsklass Korrosionsklass Klass B (EN13964)
Demonterbar Demonterbar Undertaksskivor som monteras i Rockfon System T24 Z är helt demonterbara.
Brandmotstånd Brandmotstånd Många av Rockfon undertakslösningar har testats och klassificerrats enligt EN 13501 2 och/eller nationella standarder. Kontakta Rockfon för info.
Slagtålighet Slagtålighet Slagtåligheten för Rockfon system T24 Z i kombination med låsclips har testats i oberoende laboratorium enligt EN13964 - bilaga D och uppfyller kraven för Klass 3A. Kontakta Rockfon för mer information. Se montageanvisning på s. 10.
Back

Rockfon® System T24 Z™ Click deflection

 Kg/m²
Hanger distance (mm) A/A distance main runners (mm) Modulation (mm) Max. belastning
2.5 mm 4.0 mm
1200 1200 600 x 600 9.9 16.5
1200 1200 1200 x 600 10.9 17.9
1200 1800 1800 x 600 3.3 5.7
Back
Back
Back
Back

Kantavslutningar

16

Tvärsnitt vid den bärande kanten

16

Kantavslutning med L-list. Kom ihåg att alltid låsa skivan med kantfjäder - Tvärsnitt vid den ej bärande kanten

16

Tvärsnitt vid den bärande kanten

16

Kantavslutning med Skugglist. Kom ihåg att alltid låsa skivan med kantfjäder - Tvärsnitt vid den ej bärande kanten

Tillbaka

Profiler och tillbehör

Bärprofil

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
Bärprofil
2800.tif Bärprofil T24 C/H38 3600 38 24 T24 MR CL&HK Fler färger Förpackningsdetaljer

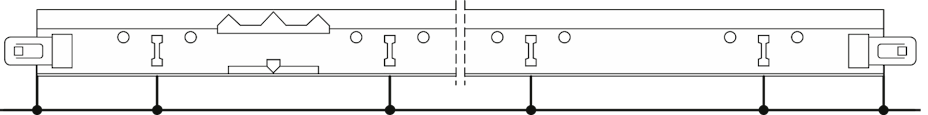

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 36 Avstånd mellan hålstansningar: 50 / 100 / 34 x 100 / 50

Tvärprofil

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
Tvärprofil
2896.tif Tvärprofil T24 C38 1800 38 24 T24 CT CLICK Fler färger Förpackningsdetaljer

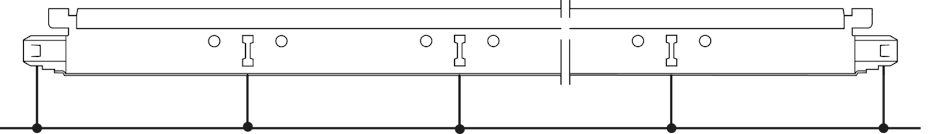

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 5 Avstånd mellan hålstansningar: 300 / 300 / 3 x 300 / 300
-2894.tif Tvärprofil T24 C38 1200 38 24 T24 CT CLICK Fler färger Förpackningsdetaljer

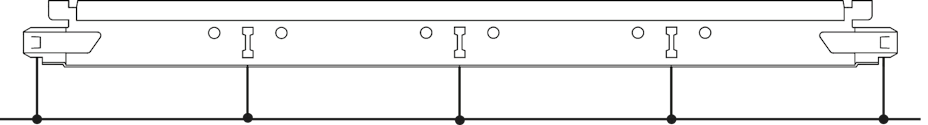

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 3 Avstånd mellan hålstansningar: 300 / 300 / 300 / 300
-2892.tif Tvärprofil T24 C38 600 38 24 T24 CT CLICK Fler färger Förpackningsdetaljer

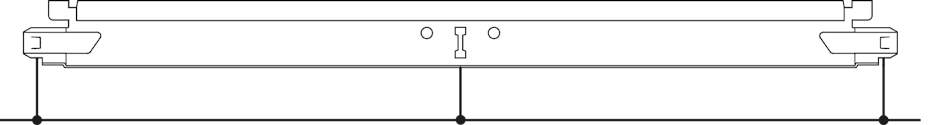

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 1 Avstånd mellan hålstansningar: 300 / / / 300

Vägglist

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
L-lister
-1420.tif L-list 24/24 3050 3050 24 24 L24x24 Fler färger Förpackningsdetaljer
-1420.tif L-list 24/24 3050 3050 24 24 L24x24 Vit 001 Förpackningsdetaljer
Skugglister
-1460 side view.tif Skugglist 1015 3050 vit 3050 15 10 W10x15 Fler färger Förpackningsdetaljer

Tillbehör

Komponent Höjd Produktgrupp Förpackning
Direktfästen
ACC SUSP FIX CLIP & NAIL H=80 MM 100C.tif Direktfäste för Chicago Metallic™ T-profil h=80 mm + låssprint 80 SH 80 Förpackningsdetaljer
Skivclips
Wall spring fixt_v3.tif Kantfjäder FIXT WSF Förpackningsdetaljer
Övriga montagekomponenter
System T24X wall bracket 20190219 A1.jpg Multibeslag WBB T Förpackningsdetaljer
Pincers
X-edge knife.tif X-edge knife CUT XB Förpackningsdetaljer
Justerbar pendel
JusterbarStrop.tif Justerbar pendel QH THH 214 Förpackningsdetaljer
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 36 Avstånd mellan hålstansningar: 50 / 100 / 34 x 100 / 50
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 5 Avstånd mellan hålstansningar: 300 / 300 / 3 x 300 / 300
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 3 Avstånd mellan hålstansningar: 300 / 300 / 300 / 300
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 1 Avstånd mellan hålstansningar: 300 / / / 300
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka

Nerladdningar

documents





pdf
Rockfon® System T24 Z™ | Montageanvisning
Rockfon® System T24 Z™ | Montageanvisning

pdf
DoP-RFN-PTLR-A02 - L-list 24/24 3050
DoP-RFN-PTLR-A02 - L-list 24/24 3050

pdf
DoP-RFN-PTW-A02 - Skugglist 1015 3050 vit
DoP-RFN-PTW-A02 - Skugglist 1015 3050 vit
