Rockfon® System T24 E™

Bärverkssystem med 24 mm bred indragen profil för undertaksskivor med E-kant
Ladda ner montageanvisning
Ladda ner montageanvisning
Tillbaka
Snabbt och enkelt montage.
Lätt integration av installationer eftersom bär- och tvärprofilerna har samma höjd (38 mm).
Samtliga undertaksskivor är demonterbara och med ett fåtal pendlar ger det enkel åtkomst till ovanliggande installationer.
Rockfon System T24 E är ett delvis dolt bärverk som används till Rockfon undertaksskivor med E-kant.
Systemet monteras med Chicago Metallic™ T24 Click 2890 bärverk och kan monteras direkt mot bjälklaget med direktfästen eller pendlas ner till önskad höjd.
Bärverket har klickfäste vilket innebär snabbt och enkelt montage. Systemet är helt demonterbart.
Den synliga delen av profilerna i Rockfon System T24 E är 24 mm bred. Alla komponenter är tillverkade av galvaniserat stål med en slät, vit yta.
Systemet omfattar bärprofiler, tvärprofiler, kantprofiler, justerbara pendlar och diverse tillbehör. Alla T-profiler har samma höjd (38 mm), vilket innebär god stabilitet och enkel integration av installationer.
Alla undertaksskivor är demonterbara. Rockfon E-kanter finns i en lång rad modulstorlekar (se översikt på s. 3). Bärverkssystemets layout beror på vald modulstorlek (se layoutförslag på s. 5).
CMC - Click2-DE

Anslutning

section_-2890

Tvärsnitt

Tillbaka

Kompatibla kanter

Undertakslösning med delvis dolt bärverk Beskrivning
E24 E24 Undertaksskivor med E24-kant monteras synligt, men indraget från ytan, vilket skapar en skuggeffekt mellan skivorna. De har en rak eller lutande kant och kan monteras i T24-bärverk. Undertaksskivor med E-kant kan demonteras.
E24 E24 Undertaksskivor med E24-kant monteras synligt, men indraget från ytan, vilket skapar en skuggeffekt mellan skivorna. De har en rak eller lutande kant och kan monteras i T24-bärverk. Undertaksskivor med E-kant kan demonteras.

Kompatibla undertaksskivor

Undertaksskivor Tjocklek (mm) 600 x 600 900 x 900 1200 x 600 1200 x 1200 1500 x 600 1800 x 600 2100 x 600 2400 x 600
Rockfon MediCare® Standard 15
Rockfon Color-all® 20
Rockfon Sonar® Bas 20
Rockfon® Tropic 15
Rockfon Blanka® 20
- 25
Rockfon® Artic 15
Rockfon Blanka® Activity 40
Rockfon® Koral 15
- 40
Rockfon MediCare® Plus 20

Egenskaper

Belastningskapacitet Belastningskapacitet

Rockfon® System T24 E™ Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Max. nedböjning
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 900 x 900 18.6 30.4*
1200 1200 x 600 10.9 17.9
1200 1200 x 900 8.6 14.2
1200 1200 x 1200 7.2 11.7
1200 2100 x 600 32.9 34.7*
1200 2400 x 600 31.3 34.5*
Korrosionsklass Korrosionsklass Klass B (EN13964)
Demonterbar Demonterbar Undertaksskivor som monteras i Rockfon System T24 E är helt demonterbara
Brandmotstånd Brandmotstånd Många av Rockfon undertakslösningar har testats och klassificerrats enligt EN 13501 2 och/eller nationella standarder. Kontakta Rockfon för info.
Back

Rockfon® System T24 E™ Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Max. nedböjning
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 900 x 900 18.6 30.4*
1200 1200 x 600 10.9 17.9
1200 1200 x 900 8.6 14.2
1200 1200 x 1200 7.2 11.7
1200 2100 x 600 32.9 34.7*
1200 2400 x 600 31.3 34.5*
Back
Back
Back

Kantavslutningar

51

E-kant - Skugglist - kom ihåg att låsa skivan med kantfjäder FIXT.

Tillbaka

Profiler och tillbehör

Bärprofil

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
Bärprofil
2800.tif Bärprofil T24 C/H38 3600 38 24 T24 MR CL&HK Fler färger Förpackningsdetaljer

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 36 Avstånd mellan hålstansningar: 50 / 100 / 34 x 100 / 50

Tvärprofil

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
Tvärprofil
-2894.tif Tvärprofil T24 C38 1200 38 24 T24 CT CLICK Fler färger Förpackningsdetaljer

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 3 Avstånd mellan hålstansningar: 300 / 300 / 300 / 300
-2891-2893.tif Tvärprofil T24 C38 900 38 24 T24 CT CLICK Fler färger Förpackningsdetaljer

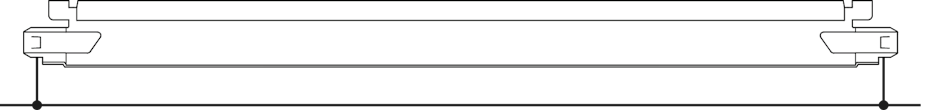

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 0 Avstånd mellan hålstansningar: / 900 / /
-2892.tif Tvärprofil T24 C38 600 38 24 T24 CT CLICK Fler färger Förpackningsdetaljer

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 1 Avstånd mellan hålstansningar: 300 / / / 300

Vägglist

Komponent Längd Höjd Bredd Produktgrupp Färger Förpackning
L-lister
-1420.tif L-list 24/24 3050 3050 24 24 L24x24 Fler färger Förpackningsdetaljer
-1420.tif L-list 24/24 3050 3050 24 24 L24x24 Vit 001 Förpackningsdetaljer
Skugglister
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Skugglist 1015 3050 vit 3050 15 10 W10x15 Fler färger Förpackningsdetaljer
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Skugglist 812 3050 vit 3050 15 7,8 W8x12 Fler färger Förpackningsdetaljer

Tillbehör

Komponent Längd Höjd Produktgrupp Förpackning
Övriga montagekomponenter
OPV 08.TIF.tif Plugg för T24-profil, vit 8 FB T24 001 Förpackningsdetaljer
System T24X wall bracket 20190219 A1.jpg Multibeslag WBB T Förpackningsdetaljer
Filler block.png Plugg för T24-profil, svart 24 8 FB T24 88 Förpackningsdetaljer
Skivclips
HDC 1.tif Skivclips för skivtjocklek 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant) HDC 1 Förpackningsdetaljer
HDC 2.tif Skivclips för skivtjocklek 25-30 mm (A kant), 40 mm (E, D kant) HDC 2 Förpackningsdetaljer
HDC 3.tif Skivclips för skivtjocklek 40 mm (A kant), 50 mm (D kant) HDC 3 Förpackningsdetaljer
Wall spring fixt_v3.tif Kantfjäder FIXT WSF Förpackningsdetaljer
Hanger wires
twist clip with bolt with hole (1).jpg Skylthängare med ögla (T24) FCT T24 EYE M6 Förpackningsdetaljer
Direktfästen
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Direktfäste för Chicago Metallic™ T-profil h=50 mm + låssprint 50 SH 50 Förpackningsdetaljer
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 36 Avstånd mellan hålstansningar: 50 / 100 / 34 x 100 / 50
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 3 Avstånd mellan hålstansningar: 300 / 300 / 300 / 300
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 0 Avstånd mellan hålstansningar: / 900 / /
Tillbaka

Placering av utstansningar och pendelhål

Placering av utstansningar och pendelhål
Hålstansningar: 1 Avstånd mellan hålstansningar: 300 / / / 300
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
Tillbaka
